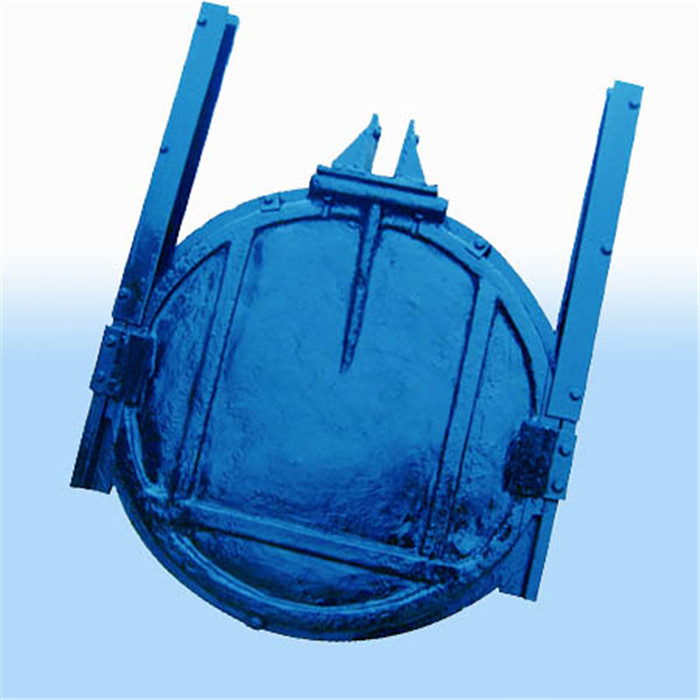

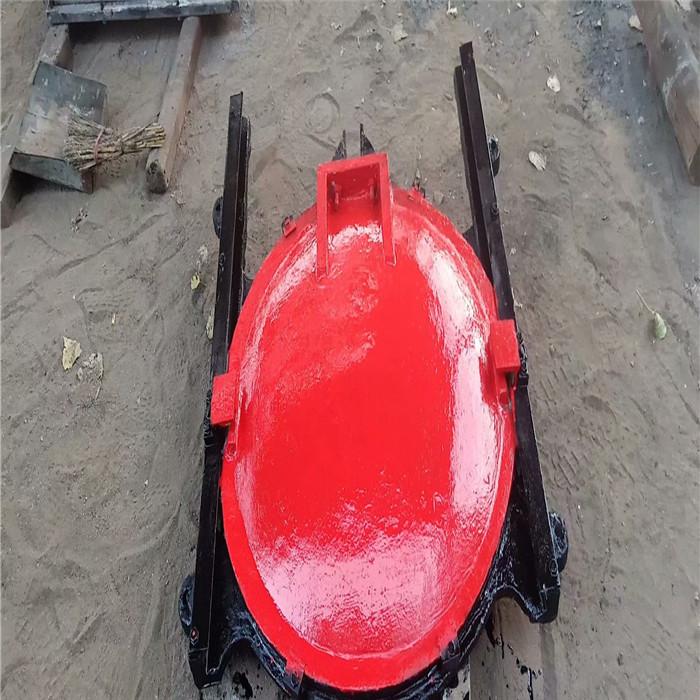

附壁式鑄鐵鑲銅圓閘門選購指導

附壁式鑄鐵鑲銅圓閘門主要用于給排水、防汛、灌溉、水利、水電工程中,用來截止、疏通水流或起調節水位的作用。本系列閘門可分為ZMF方形、ZMY圓形、和ZML法蘭圓閘門三類,根據建設部通用標準和美國AWWA標準設計生產。它采用獨特的外弧形設計,結構合理、受力均勻,采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造,止水密封面鑲銅條或橡膠,并經精密加工后配研,達到平面接觸密封,密封性能好,當密封止水性能下降時,可通過楔塊裝置的調整加以解決。

  附壁式鑄鐵鑲銅圓閘門主要技術性能參數

  1.型號與規格:

  圓形閘門:明桿式 ZMQY DN300~DN1500mm

  2.鑄鐵鑲銅閘門主要性能指標:

  1、閘門密封面配合間隙≤0.1㎜,密封座厚度大于10㎜。

  2、密封面每米長度滲水量:正向≤0.7L/min ·m 反向≤1.25L/min ·m

  3、公稱壓力≤0.1Mpa;密封試驗壓力0.1Mpa。

  4、工作環境:溫度-20℃~120℃ 濕度:95% 工作介質:水與污水PH值:5~10

  5、安裝位置:正常狀態下正向迎水、處于鉛垂狀態。

  6、工作水頭:單向受壓:正向:10m 反向:5m 雙向受壓:均為10m

  6、啟閉速度:不小于0.2m/min,不大于1.5m/min。

  7、閘框距邊壁距離≥300㎜,距池底距離≥150㎜~250㎜。

  附壁式鑄鐵閘門一般要求:

  在最大工作水頭下,閘門部件拉伸強度的安全系數不小于5。并在計算的基礎上增加2mm的腐蝕余量。

  附壁式鑄鐵閘門閘框閘框應加工成方形,以便與溝槽斷面相匹配。閘門處于全開位置時,閘板至少有一半仍然包含在閘框內。閘框的下邊緣應有加工過的凹形槽,槽內嵌入有銅質的密封座面,并用和密封座面相同的材料制作的沉頭螺釘與閘框連接,此密封座面應加工到3.2μm的表面粗糙度。閘框背面也應進行加工,以便與預埋墻框的機械加工面直接栓接。閘框與墻框結合面在安裝時應充填粘接劑。

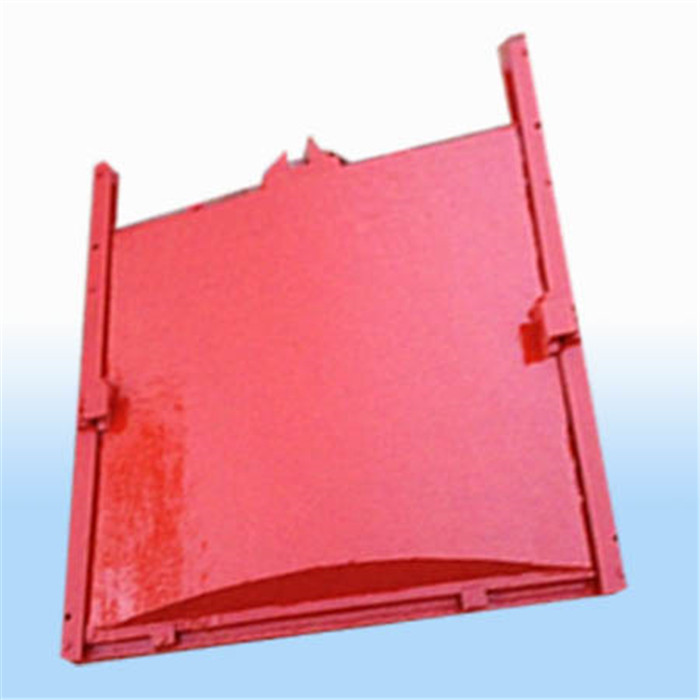

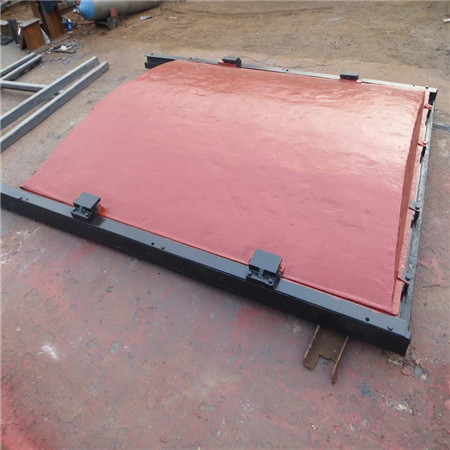

  附壁式鑄鐵閘門閘板、導軌及吊耳閘板應為整體鑄造結構、矩形、帶有整體澆鑄的水平和垂直方向的加強筋。在最大負荷時,撓度不得大于構件長度的1/1500。閘板的滑動處應有加工過的凹形槽,槽內嵌入有銅質的密封座面,并用與密封座面相同材料制成的沉頭螺釘與閘板連接。整個閘板長度的每一邊的滑動面處應加工成一臺階結構,此結構與導槽之間保持小于或等于5mm的間隙,閘板的四邊均應有楔塊,閘板上方的垂直中心線應固結或整體鑄造吊耳,用于連接閘桿。在閘板側邊與導軌之間的間隙不得大于3mm,導軌應用不銹鋼沉頭螺釘與閘框連接或與閘框鑄成整體,以防止導軌與閘框之間的相對運動。閘門和閘框的底部應有防止閘板與閘框過度楔緊而設置的可調節頂塊。

  榮程鑄鐵鑲銅閘門規格齊全從0.2x0.2—6.5x6.5m6.5x6.5m米并根據客戶需要鑄造矩形閘門批量生產銷售。 鑄鐵鑲銅閘門系列產品常規規格可以分為PG方形、PZ圓形、和PM法蘭圓閘門,鑄鐵鑲銅閘門通常配置手動或電動螺桿啟閉機,用于操作閘門的啟閉。根據客戶不同需要鑄造合適設備,歡迎采購。
